ভাঁজযোগ্য স্মার্টফোনের বৈশ্বিক চালান বাড়তে থাকে,ভাঁজ সিরিজ LCD পর্দাভোক্তা ইলেকট্রনিক্স আফটার মার্কেটে সবচেয়ে প্রযুক্তিগতভাবে চাহিদাপূর্ণ অংশগুলির মধ্যে একটি হয়ে উঠেছে। প্রথাগত ফ্ল্যাট-প্যানেল প্রদর্শনের জন্য প্রমিত প্রক্রিয়ার বিপরীতে, নমনীয় স্ক্রিনগুলি শারীরিক গঠন, বৈদ্যুতিক বৈশিষ্ট্য এবং ব্যর্থতার মোডগুলিতে অনন্য চ্যালেঞ্জগুলি উপস্থাপন করে, পরীক্ষা, গ্রেডিং এবং সংস্কারের ক্ষেত্রে বিশেষ ক্ষমতার প্রয়োজন।
IDC-এর তথ্য অনুসারে, গ্লোবাল ফোল্ডেবল স্মার্টফোনের চালান 2025 সালে 22 মিলিয়ন ইউনিট ছাড়িয়েছে, ক্রমবর্ধমান ইনস্টল বেস 50 মিলিয়ন ইউনিট ছাড়িয়ে গেছে। স্যামসাং এই বাজারের প্রায় 65% ধারণ করে, যার ফলে তার ফোল্ড সিরিজটি ফোল্ড সিরিজ এলসিডি স্ক্রিনগুলির আফটার মার্কেট মেরামতের চাহিদার সবচেয়ে বড় উৎস। ইন্ডাস্ট্রি রিসার্চ ফোল্ডেবল ডিভাইসে ব্যবহারের 12 মাসের মধ্যে 7-9% স্ক্রিন-সম্পর্কিত ব্যর্থতার হার নির্দেশ করে, যা ঐতিহ্যবাহী ফ্ল্যাগশিপ বার-টাইপ ফোনগুলির জন্য 3-5% হারের তুলনায় উল্লেখযোগ্যভাবে বেশি। কবজা-এরিয়া ফ্লেক্স ক্যাবল ফ্র্যাকচার, নমনীয় সাবস্ট্রেট ডিলামিনেশন, এবং টাচ সেন্সর ব্যর্থতা শীর্ষ তিনটি ব্যর্থতার মোড হিসাবে। নতুন ফোল্ডেবল স্ক্রিন অ্যাসেম্বলির জন্য অফিসিয়াল প্রতিস্থাপনের খরচ সাধারণত 200 থেকে 400 পর্যন্ত হয়, 5-10 ব্যবসায়িক দিনের অপেক্ষার সময় সহ। এই বাস্তবতা ফোল্ড সিরিজ এলসিডি স্ক্রিনগুলির জন্য পেশাদার পুনরুদ্ধার এবং পুনর্নবীকরণ চ্যানেলগুলির পরিপক্কতাকে ত্বরান্বিত করেছে।
নিম্নলিখিত সারণীটি বর্তমানে আফটার মার্কেটে উপলব্ধ ফোল্ড সিরিজ এলসিডি স্ক্রিনগুলির মডেল শনাক্তকারী এবং মূল প্রযুক্তিগত বৈশিষ্ট্যগুলি উপস্থাপন করে:
| পণ্যের মডেল | সামঞ্জস্যপূর্ণ ডিভাইস | প্যানেলের ধরন | প্রধান প্রদর্শনের আকার | রেজোলিউশন | রিফ্রেশ হার | ড্রাইভার আইসি |
|---|---|---|---|---|---|---|
| ভাঁজ 6 LCD | Galaxy Z Fold6 | ডায়নামিক AMOLED 2X | 7.6" | 2160×1856 | 120Hz | S6SY761X |
| ভাঁজ 5 LCD | Galaxy Z Fold5 | ডায়নামিক AMOLED 2X | 7.6" | 2176×1812 | 120Hz | S6SY761 |
| ভাঁজ 4 LCD | Galaxy Z Fold4 | ডায়নামিক AMOLED 2X | 7.6" | 2176×1812 | 120Hz | S6SY760 |
| ভাঁজ 3 LCD | Galaxy Z Fold3 | ডায়নামিক AMOLED | 7.6" | 2208×1768 | 120Hz | S6SY759 |

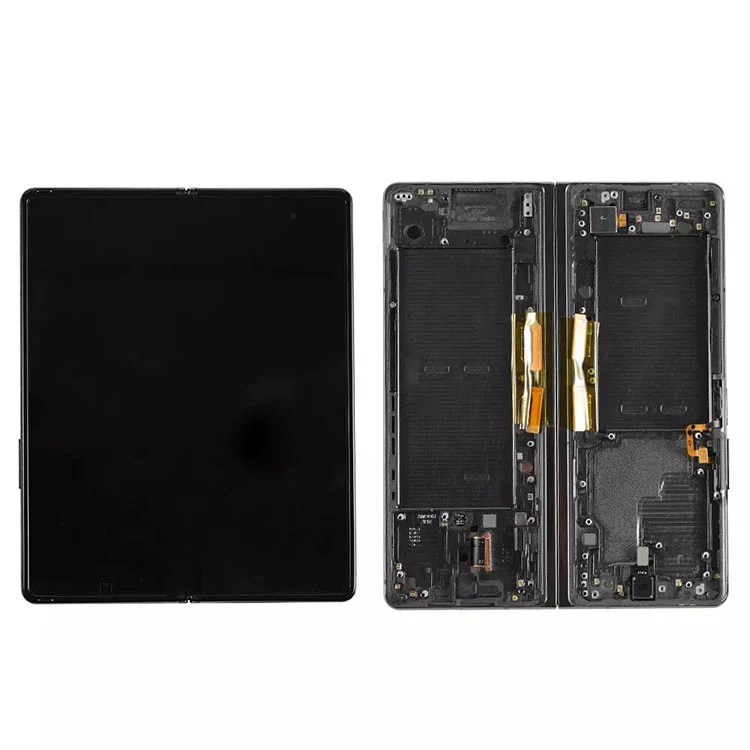

| ভাঁজ 2 LCD | Galaxy Z Fold2 | ডায়নামিক AMOLED | 7.4" | 2213×1689 | 120Hz | S6SY758 |

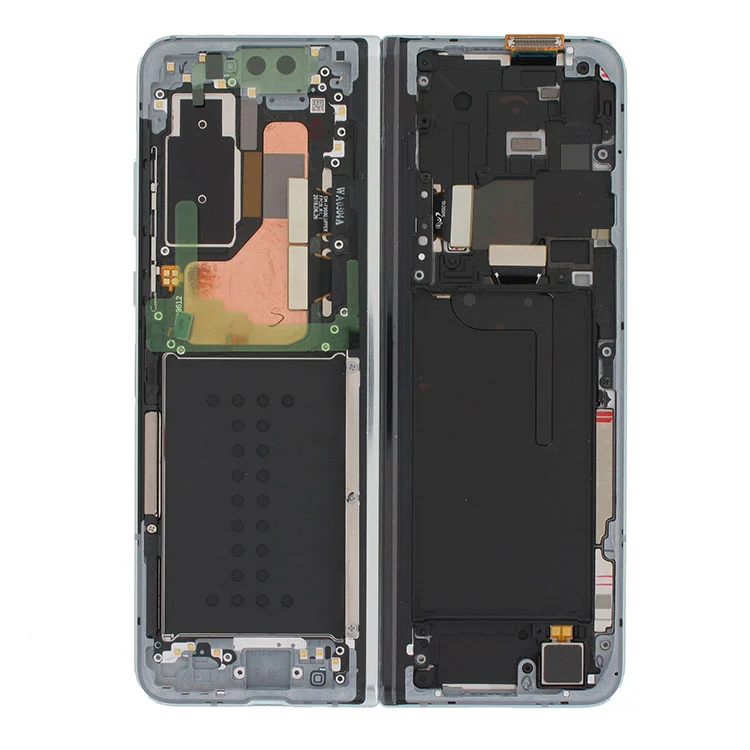

| ভাঁজ এলসিডি | Galaxy Fold (1st Gen) | ডায়নামিক AMOLED | 7.3" | 2152×1536 | 60Hz | S6SY757 |
সামঞ্জস্য নোট:সংযোগকারী পিনআউট এবং ফ্লেক্স ক্যাবল অ্যাসাইনমেন্ট প্রজন্ম জুড়ে আলাদা। ক্রস-জেনারেশন প্রতিস্থাপন সমর্থিত নয়।
একটি প্রকৌশল দৃষ্টিকোণ থেকে, ব্যর্থতাভাঁজ সিরিজ LCD পর্দাএলোমেলো বিতরণের পরিবর্তে শনাক্তযোগ্য শারীরিক নিদর্শন অনুসরণ করুন।
কবজা-এরিয়া মেটাল ট্রেস ক্লান্তি ফ্র্যাকচার
নমনীয় OLED প্যানেলের নীচে মাল্টি-লেয়ার মেটাল ট্রেস (ডেটা লাইন, স্ক্যান লাইন, পাওয়ার লাইন) বারবার ভাঁজ করার সময় চক্রাকারে বাঁকানো চাপ অনুভব করে। ল্যাবরেটরি ডেটা দেখায় যে Samsung যখন এই ডিসপ্লেগুলিকে 200,000 ভাঁজের জন্য রেট করে, বাস্তব-বিশ্বের ব্যবহার কব্জা সহনশীলতা এবং ধুলো প্রবেশের সাথে 80,000-100,000 চক্রের পরে কিছু নমুনায় মাইক্রো-ফাটল তৈরি করে। বৈদ্যুতিক পরীক্ষা এক বা একাধিক উল্লম্ব লাইন (উজ্জ্বল বা অন্ধকার) প্রকাশ করে, খোলা বা শর্ট সার্কিট নির্দেশ করে। এই ব্যর্থতার ধরনটি নির্ভুল বন্ধন সরঞ্জামের মাধ্যমে সমাধান করা যেতে পারে, 100x ম্যাগনিফিকেশনের অধীনে ফ্র্যাকচার পয়েন্টগুলি সনাক্ত করা এবং থার্মোকম্প্রেশন বন্ধনের সাথে অ্যানিসোট্রপিক পরিবাহী ফিল্ম (ACF) ব্যবহার করে বৈদ্যুতিক সংযোগগুলি পুনঃস্থাপন করা।
নমনীয় সাবস্ট্রেট ডিলামিনেশনের ফলে টাচ লস হয়
ফোল্ডেবল ডিসপ্লেতে টাচ সেন্সর লেয়ারটি সাধারণত সিলভার ন্যানোয়ার বা নমনীয় পলিমাইড সাবস্ট্রেটের উপর প্রলিপ্ত ধাতব জাল ব্যবহার করে। দীর্ঘায়িত ভাঁজ সাবস্ট্রেট এবং কভার গ্লাস অপটিক্যাল আঠালো স্তরের মধ্যে স্থানীয়করণের কারণ হতে পারে, যার ফলে স্পর্শ সংকেত বিঘ্নিত হয়। সাধারণ লক্ষণ হল একটি 2-3 সেমি চওড়া ব্যান্ড ডিসপ্লের মাঝখানে কোন স্পর্শ প্রতিক্রিয়া ছাড়াই। এর জন্য ভ্যাকুয়াম বন্ধন সরঞ্জামের সাথে উচ্চ-ট্রান্সমিট্যান্স অপটিক্যাল আঠালো ব্যবহার করে ক্লিনরুমের পরিবেশ পরিষ্কার করা এবং পুনরায় ল্যামিনেশন প্রয়োজন। 12-15% এরও কম মেরামত সুবিধা ধারাবাহিকভাবে এই সমস্যাটির সমাধান করতে পারে।
ড্রাইভার আইসি বা ফ্লেক্স কেবল সম্পূর্ণ ব্যর্থতা
কিছু ফোল্ড সিরিজ এলসিডি স্ক্রীন শারীরিকভাবে ক্ষতিগ্রস্থ না হলেও কোনো প্রদর্শন আউটপুট দেখায় না। ফল্ট আইসোলেশন টেস্টিং সাধারণত একটি ব্যর্থ ড্রাইভার আইসি বা কব্জা এলাকার মধ্য দিয়ে চলমান একটি ভাঙা দীর্ঘ ফ্লেক্স তারের সনাক্ত করে, যা সংকেত পথের যান্ত্রিক দুর্বল বিন্দুকে প্রতিনিধিত্ব করে। ডায়াগনস্টিক বোর্ড ব্যবহার করে ত্রুটিপূর্ণ অংশটি সনাক্ত করার পরে, ফ্লেক্স কেবলটি প্রতিস্থাপন করা যেতে পারে বা ড্রাইভার আইসি রিবল করা যেতে পারে। এই মেরামতের প্রকারের তিনটি প্রধান ব্যর্থতার বিভাগের মধ্যে সর্বনিম্ন খরচ রয়েছে, সাফল্যের হার 85% ছাড়িয়ে গেছে।
পাঁচ-স্তরের গ্রেডিং স্ট্যান্ডার্ড
পেশাদার পুনরুদ্ধারের ক্রিয়াকলাপগুলি ফোল্ড সিরিজ এলসিডি স্ক্রিন প্রক্রিয়াকরণের জন্য একটি পরিমার্জিত গ্রেডিং সিস্টেম প্রতিষ্ঠা করেছে:
| গ্রেড | সংজ্ঞা | বৈদ্যুতিক পরীক্ষা স্ট্যান্ডার্ড | স্বভাব পথ |
|---|---|---|---|
| A | সম্পূর্ণ ফাংশন ভাল ইউনিট | স্পর্শ বিচ্যুতি <1.5 মিমি সমগ্র এলাকা জুড়ে, উজ্জ্বলতার অভিন্নতা> 85%, কোন প্রদর্শন ত্রুটি নেই | সরাসরি পুনঃসঞ্চালন |
| B | ক্ষুদ্র প্রসাধনী ত্রুটি | সম্পূর্ণ কার্যকারিতা, ছোট পোলারাইজার স্ক্র্যাচ বা ফ্রেম পরিধান অনুমোদিত | পরিচ্ছন্ন, ডাউনগ্রেড প্রচলন |
| C | মেরামতযোগ্য কার্যকরী ব্যর্থতা | ফ্লেক্স ফ্র্যাকচার, আইসি ব্যর্থতা বা ড্রাইভার বোর্ডের অসঙ্গতি, তবে প্যানেল এবং স্পর্শ স্তর অক্ষত | বন্ধন/রিলেমিনেশন প্রক্রিয়া লিখুন |
| D | অ-মেরামতযোগ্য কার্যকরী ব্যর্থতা | প্যানেল ফ্লুইড লিকেজ, OLED বার্ন-ইন বা সাবস্ট্রেট ফিজিক্যাল ফ্র্যাকচার | উপাদান-স্তরের অংশগুলির জন্য বিচ্ছিন্ন করা |
| E | সম্পূর্ণ 报废 | একাধিক স্তর জুড়ে কাঠামোর ক্ষতি | উপাদান পুনরুদ্ধার |
প্রকৃত পুনরুদ্ধার চালানোর ইন্ডাস্ট্রি ডেটা দেখায় যে সংগৃহীত ফোল্ড সিরিজ এলসিডি স্ক্রিনগুলির মধ্যে, গ্রেড A এবং B একসাথে 18-22%, গ্রেড সি 35-40% এবং গ্রেড D এবং E অবশিষ্টাংশ তৈরি করে৷ ব্যর্থ স্ক্রিনের অর্ধেকেরও বেশি পুনঃব্যবহার বা উপাদান পুনরুদ্ধারের মান ধারণ করে, যা প্রথাগত ফ্ল্যাট এলসিডিগুলির জন্য আনুমানিক 30% পুনঃব্যবহারের হারের তুলনায় উল্লেখযোগ্যভাবে বেশি।
ফোল্ড সিরিজ এলসিডি স্ক্রিনের সঠিক গ্রেডিংয়ের জন্য একটি ডেডিকেটেড টেস্টিং ইকুইপমেন্ট ম্যাট্রিক্স প্রয়োজন:
| পরীক্ষা বিভাগ | যন্ত্রপাতি | কী স্পেসিফিকেশন | পরীক্ষা আইটেম |
|---|---|---|---|
| বৈদ্যুতিক | ডিসপ্লে টেস্টার | MIPI প্রোটোকল সমর্থন, 3.3V-5.5V সামঞ্জস্যযোগ্য | ধূসর স্কেল, কঠিন রঙ, গ্রেডিয়েন্ট প্যাটার্ন |
| বৈদ্যুতিক | টেস্ট বোর্ড স্পর্শ করুন | 126-পয়েন্ট ম্যাট্রিক্স স্ক্যান, ±0.5 মিমি নির্ভুলতা | মৃত অঞ্চল সনাক্তকরণ, প্রবাহ পরিমাপ |
| বৈদ্যুতিক | বার্ধক্য রাক | 72 ঘন্টা, 25°C-45°C চক্র | সুপ্ত ব্যর্থতা স্ক্রীনিং |
| অপটিক্যাল | হালকা ট্রান্সমিশন টেবিল | 5000-8000 লাক্স সামঞ্জস্যযোগ্য | তরল ফুটো, ক্রাশ ক্ষতি, পোলারাইজার বুদবুদ |
| অপটিক্যাল | ক্রিজ ডেপথ গেজ | লেজার স্থানচ্যুতি সেন্সর, ±0.01 মিমি নির্ভুলতা | শারীরিক ক্রিজের গভীরতা পরিমাপ |
| চাক্ষুষ | মাইক্রোস্কোপ | 100-200x বিবর্ধন | সোনার আঙুলের জারণ, মাইক্রো-ফাটল |
| নির্ভরযোগ্যতা | তাপমাত্রা/আর্দ্রতা চেম্বার | 60°C / 90% RH | পোস্ট মেরামত স্থায়িত্ব বৈধতা |
| নির্ভরযোগ্যতা | ভাঁজ পরীক্ষক | 15-20 চক্র/মিনিট, প্রোগ্রামযোগ্য কোণ | বাঁক জীবন নমুনা |
পুনরুদ্ধার করা স্যামসাং ফোল্ড সিরিজের স্ক্রিনগুলির বিশ্লেষণ প্রজন্ম জুড়ে বিভিন্ন ব্যর্থতার মোড বিতরণ প্রকাশ করে:
| স্ক্রিন মডেল | ফ্লেক্স ফ্র্যাকচার | টাচ ডিলামিনেশন | আইসি/ফ্লেক্স কেবল | অন্যান্য | সামগ্রিক মেরামত হার |
|---|---|---|---|---|---|
| ভাঁজ 6 LCD | 41% | 18% | 24% | 17% | 67% |
| ভাঁজ 5 LCD | 44% | 16% | 22% | 18% | 68% |
| ভাঁজ 4 LCD | 46% | 15% | 21% | 18% | 68% |
| ভাঁজ 3 LCD | 52% | 12% | 19% | 17% | 71% |
| ভাঁজ 2 LCD | 48% | 14% | 20% | 18% | 69% |
| ভাঁজ এলসিডি | 38% | 10% | ৩৫% | 17% | 72% |
নতুন প্রজন্মের ফোল্ড 6 এবং ফোল্ড 5 ফোল্ড 3-এর তুলনায় কম ফ্র্যাকচার রেট সহ সামান্য উন্নত ফ্লেক্স ক্যাবল ডিজাইন দেখায়। প্রথম প্রজন্মের ফোল্ড ডিসপ্লেগুলির ড্রাইভার আইসি ব্যর্থতার হার বেশি কিন্তু সাধারণত মেরামত করা সহজ, যার ফলে সমস্ত প্রজন্মের মধ্যে সর্বোচ্চ সামগ্রিক মেরামতযোগ্যতা পাওয়া যায়।
B2B ডিস্ট্রিবিউশনে গ্রেড অনুসারে ফোল্ড সিরিজ এলসিডি স্ক্রীনের জন্য রেফারেন্স মূল্যের রেঞ্জ রয়েছে (প্রতি ইউনিট, Q1 2026 বাজার ডেটা):
| স্ক্রিন মডেল | গ্রেড এ | গ্রেড বি | গ্রেড সি (মেরামত) | গ্রেড ডি (অংশ) |
|---|---|---|---|---|
| ভাঁজ 6 LCD | $165-190 | $140-160 | $85-105 | $35-45 |
| ভাঁজ 5 LCD | $110-130 | $90-110 | $55-70 | $25-35 |
| ভাঁজ 4 LCD | $80-95 | $65-80 | $40-50 | $18-25 |
| ভাঁজ 3 LCD | $55-65 | $45-55 | $30-38 | $12-18 |
| ভাঁজ 2 LCD | $35-45 | $28-35 | $18-25 | $8-12 |
| ভাঁজ এলসিডি | $25-32 | $18-25 | $12-18 | $5-8 |
মূল্য নোট:গ্রেড A ইউনিট মেরামতের চ্যানেলগুলির জন্য প্রিমিয়াম মানের প্রয়োজন। গ্রেড সি মেরামত ইউনিট (পোস্ট-বন্ডিং বা পোলারাইজার প্রতিস্থাপন) মূল্য-সংবেদনশীল ক্রেতাদের জন্য সম্পূর্ণ কার্যকারিতা অফার করে। গ্রেড ডি অংশগুলি উপাদান-স্তরের মেরামতের জন্য ফ্লেক্স কেবল, ড্রাইভার আইসি এবং পোলারাইজার সরবরাহ করে।
সব ছয় জন্যভাঁজ সিরিজ LCD পর্দা(Fold 6 / Fold 5 / Fold 4 / Fold 3 / Fold 2 / Fold LCD), পূর্ণ-গ্রেডের স্থিতিশীল সরবরাহ পাওয়া যায় যার মধ্যে রয়েছে:
সমস্ত চালান ডিসপ্লে টেস্টিং, পূর্ণ-এরিয়া টাচ স্ক্যানিং এবং পরীক্ষার রিপোর্ট সহ ভিজ্যুয়াল গ্রেডিংয়ের মধ্য দিয়ে যায়।
